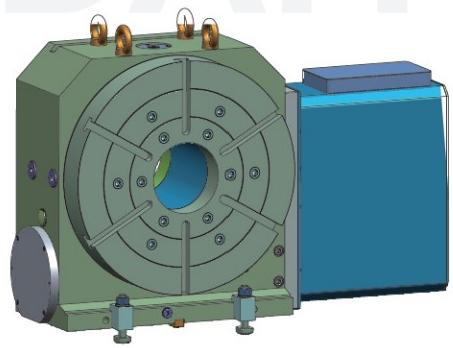

工作臺尺寸

Table Diameter

mm

φ500

最小分度單位

Min.Indexing Degree

0.001°

工作臺厚度

Table Thicknes

mm

72

分度精度

Indexing Accuracy

sec

20"

轉臺總高(厚)

Total Height/Thickness

mm

300

重復精度

Repeatability

sec

6"

T形槽規(guī)格

T-slot Width

mm

18

軸向最大均勻承載

Honzontal Max Load Capacty

kg

600

中心定位孔尺寸

Center Hole Dimention

mm

φ150H7

最大徑向承載

Vertical Max Lood Capacity

kg

350

安裝方式

Use Method

立兩etalhaiot

允許最大傾覆力矩

MaxCapsizing Moment

Nm

400

中心高

Center Height

mm

315

允許負載轉動慣量

Permisible Load Moment oflherta

kgm^2

30

定位鍵尺寸

Position Key

mm

22

剎緊方式

Clamp Method

油壓Hydraulic

蝸輪蝸桿副傳動比 Worm-gear Ratio

90

剎緊力矩

Clamp Torque

kNm/mpa

0.4

總傳動比

Total Gear Ratio

450

最大剎緊壓力 Max.Pressure

Mpa

4

最高轉速  Max.Speed

rpm

6.6

伺服電機扭矩

Servo Motor Torque

Nm

≥12

最大負載下允許轉速

Speed under max.load

rpm

4
